a) mit Unterwassermotorpumpe

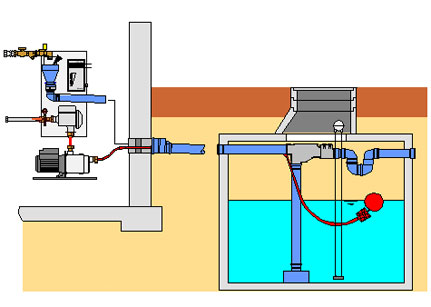

a) mit Saugpumpe

Montagehinweise

1) STANDARD MODUL mit Trichteroberkante > 20 cm oberhalb der Rückstauebene (im Zweifelsfalle gleich Straßenoberkante) montieren.

2) Nachspeiseleitung mit Gefälle > 1% zur Zisterne durch Mauerdurchführung MD150 und anschließend Leerrohr DN100 legen.

3) RMD Steuerleitung, Pumpenkabel (bei Unterwassermotor-pumpe) und Saug- oder Druckschlauch von der Zisterne aus durch das Leerrohr und die Mauerdurchführung bis zum Installationsraum führen.

4) Bei Einsatz einer Unterwassermotorpumpe kann der Druckschlauch direkt am Modul angeschlossen werden. Bei Einsatz einer Saugpumpe wird zunächst der Saugschlauch an die Pumpe angeschlossen und dann mit dem Panzerschlauch die Pumpe am STANDARD MODUL angeschlossen.

5) RMD Anzeigengerät anschließen, RMD Sensor auf die Zisternenhöhe anpassen, im Zisternendom fixieren und einstellen (siehe Anleitung RMD).

6) Trinkwassernetz anschließen, zur späteren Inbetriebnahme der Pumpe und der Trinkwassernachspeisung etwa 50 cm Wasserhöhe in die Zisterne einspeisen.

7) Saugpumpe oder Unterwassermotorpumpe installieren:

a) bei Unterwassermotorpumpe:
Beliebigen Verbraucher öffnen und solange Reset-Knopf drücken, bis blasenfreies Wasser kommt. Nach dem Schließen des Verbrauchers ist die Anlage betriebsbereit.

b) bei Saugpumpe:
Pumpenkörper zunächst mit Wasser füllen! Druckanschluss am Modul öffnen und Panzerschlauch in einen Wassereimer führen. Solange Reset-Knopf drücken, bis blasenfreies Wasser kommt. Absperrhahn auf der Druckseite schließen und an die Verbraucherleitung anschließen. Absperrhahn wieder öffnen und alle Verbraucher öffnen, um die Leitungen zu entlüften und die Funktion zu überprüfen.

Hinweis: Bei der Montage sind die zugehörigen Bedienungsanleitungen für RMD, Pumpe und Pumpensteuerung AQUA-MATIC zu beachten!

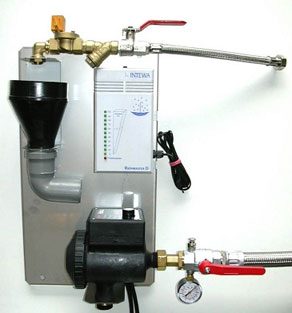

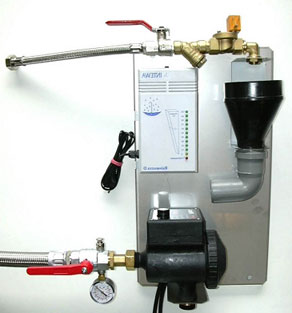

Flexibler Anschluss von rechts oder links an das Standardmodul:
