Einbauhinweise
/ -varianten
Anlieferung
Die DRAIN MAXâ Tunnel werden auf Paletten verpackt oder
einzeln per Spedition an die Baustelle geliefert. Dort werden
sie bauseits per Hand oder mit einem Stapler abgeladen. Infolge
der Stapelbarkeit können auf einer Palette bis zu 30 Tunnel
verpackt werden. Dies entspricht einem Volumen von 45 m³
(1,2 t !).
Untergrund
Vor der Verlegung ist ein planer, belastbarer und wasserdurchlässiger
Untergrund herzustellen. Bei unzureichend belastbarem Untergrund
ist eine mindestens 15 cm hohe Schottertragschicht aufzubringen.
Verlegung
Die DRAIN MAXâ Tunnel werden in Reihen verlegt. Das kleinste
System besteht dabei aus einer Start- und Endkalotte. Beliebig
verlängert wird die Reihe durch Einfügen der Mitteltunnel.
Die Tunnel werden dabei einfach durch Überlappen der ersten
Rippe aneinander gehakt. Eine weitere Befestigung der Tunnel untereinander
ist nicht erforderlich. Reicht eine Reihe nicht aus, kann eine
weitere Reihe daneben gesetzt werden usw.
Minimaler
Montageaufwand
Das DRAIN MAXâ Tunnel System bedeutet geringst möglichen
Montageaufwand auf sehr kleinem Bauraum. Die einzelnen Tunnel
können durch ihr geringes Gewicht von zwei Personen mühelos
verlegt werden. Da das System 3-dimensional durchströmbar
ist, werden für die Verteilung des Wassers keine weiteren
Rohre oder Kies benötigt. So können auch größere
Systeme in kürzester Zeit montiert werden.
Belastbarkeit

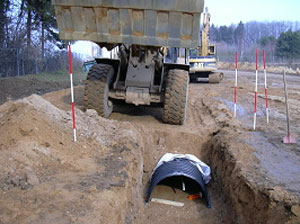

Aufgrund der gewölbeförmigen Geometrie können die
Tunnel nach der Verfüllung enorm belastet werden. Die Pro
Zisterna DRAIN MAXâ Tunnel sind generell bei geeigneter
Überdeckung SLW30 belastbar. Wichtig: Bei den Belastungsangaben
handelt es sich um sogenannte vorwiegend ruhende Belastung, wie
Parkbereiche oder Zufahrten mit gelegentlichem Verkehr. Bei wechselnder
Belastung, wie bei Straßen, muss eine gesonderte Dimensionierung
erfolgen.
Rohranschluss

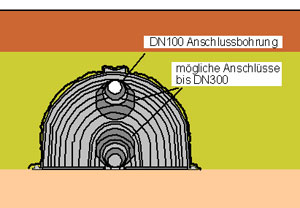

An jeder Start- und Endkalotte befindet sich ein Anschluss
DN100 sowie die Möglichkeit zwei Rohre bis zu DN300 anzuschließen.
Die Mitteltunnel sind an beiden Seiten offen. Weitere Reihen werden
über gewöhnliche Rohre parallel angeschlossen.
|
